El núcleo originario de Maó, actualmente la plaza Conquesta y los edificios que la rodean, se asienta sobre un pequeño promontorio al final de una pequeña cuenca que bordea la cara oeste de un pequeño acantilado que desemboca en una pequeña cala en la bahía de Mahón. Todo pequeño menos su puerto, y aquí viene las primeras preguntas ¿Porqué ahí? ¿Porqué abajo de una cuesta? ¿Porqué en la cara oeste y no en la este, donde el terreno es más llano y le flanquea un barranco en su cara sur?. No parece que la defensa del flanco interior les preocupase ni tampoco la futura expansión del asentamiento.

Hay que tener presenta que zonas verdes de Rochina, Es Freginal y Costavella formaban parte de un mismo accidente geográfico; un barranco que descendía hasta el mar formando una pequeña cala al final.

Preparando el terreno

Para poder construir mi recreación, como cualquier ciudad real o imaginaria, lo primero que necesito es el terreno y en mi caso debo reproducir los principales elementos característicos:

• Al norte la bahía de Mahón
• Al este el barranco de la costa de Rochina
• Al sur su continuación en el parque des Freginal
• Al oeste terreno elevado y en cuesta

El primer problema que encuentro es cómo recrear un terreno que está cubierto de edificios. Podría usar los MDT obtenidos con datos LiDAR del Instituto Geológico Nacional y QGIS pero como la ciudad moderna se superpone el resultado sería un montón de edificios moderno que tendría que borrar. La opción más sensata es tratar de modelar el terreno usando el plano inglés como base. Si tuviese una estación total podría la topografía calle por calle, cuesta por cuesta para crear la planimetría exacta en 3D, pero como no la tengo (ni tampoco ida de hacerla funcionar, la verdad) me toca tirar de memoria y algunas comprobaciones sobre el terreno.

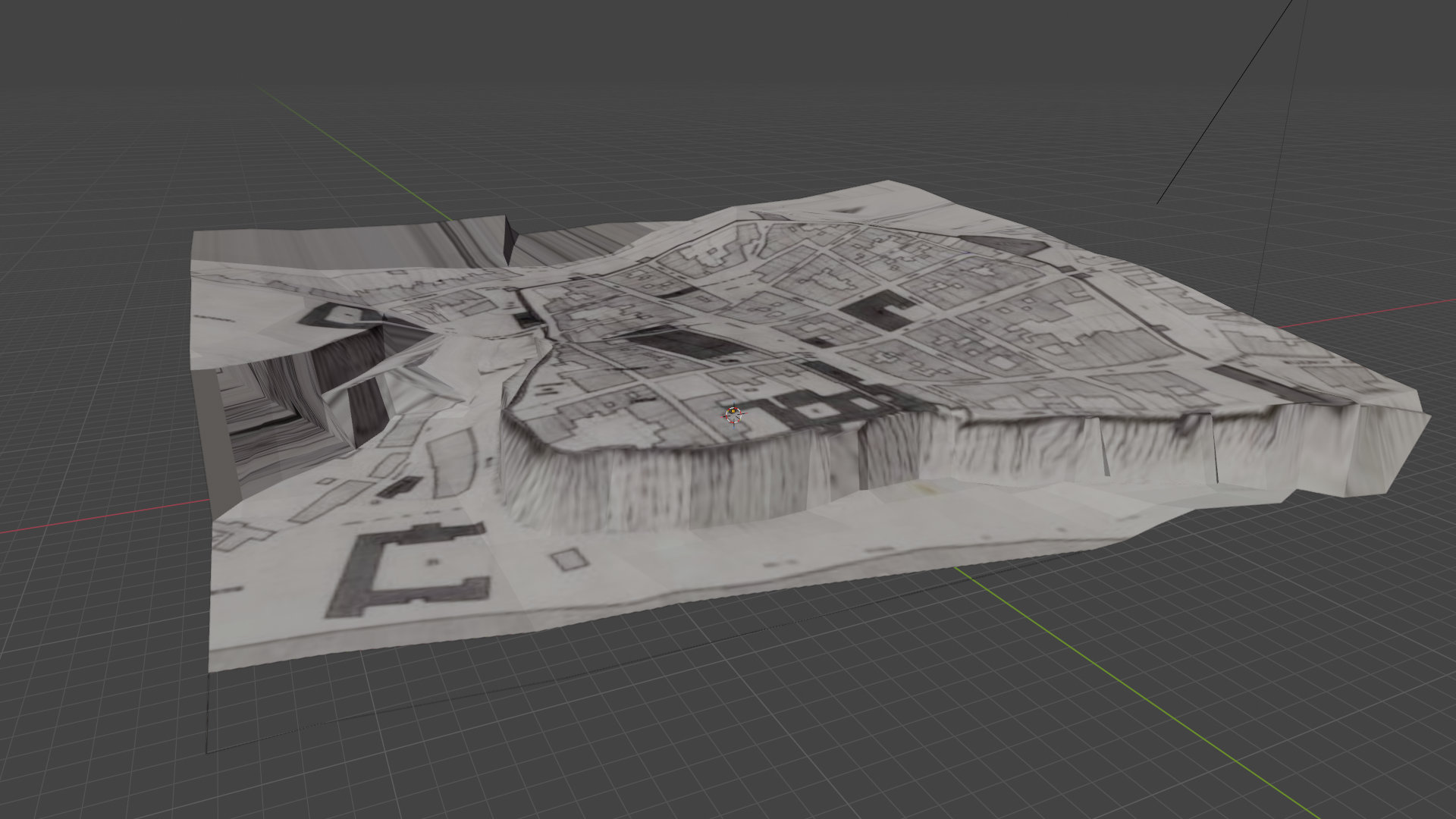

Usando el plano como textura de un plano empiezo a añadir puntos calcando el trazado de las calles mientras imagino cada una de las inclinaciones. Trabajo de chinos poco ortodoxo pero efectivo.

Tras unas cuantas horas modelando el terreno empiezo a ver algunos problemas… El espacio seleccionado es muy limitado y no me va a permitir tomar unas vistas con una perspectiva amplia, el puerto es un elemento crucial en el desarrollo de la ciudad y debería tener más importancia, otros edificios importantes de la época como el monasterio de San Francisco o la ermita de Gracia se quedan fuera de esta sección…

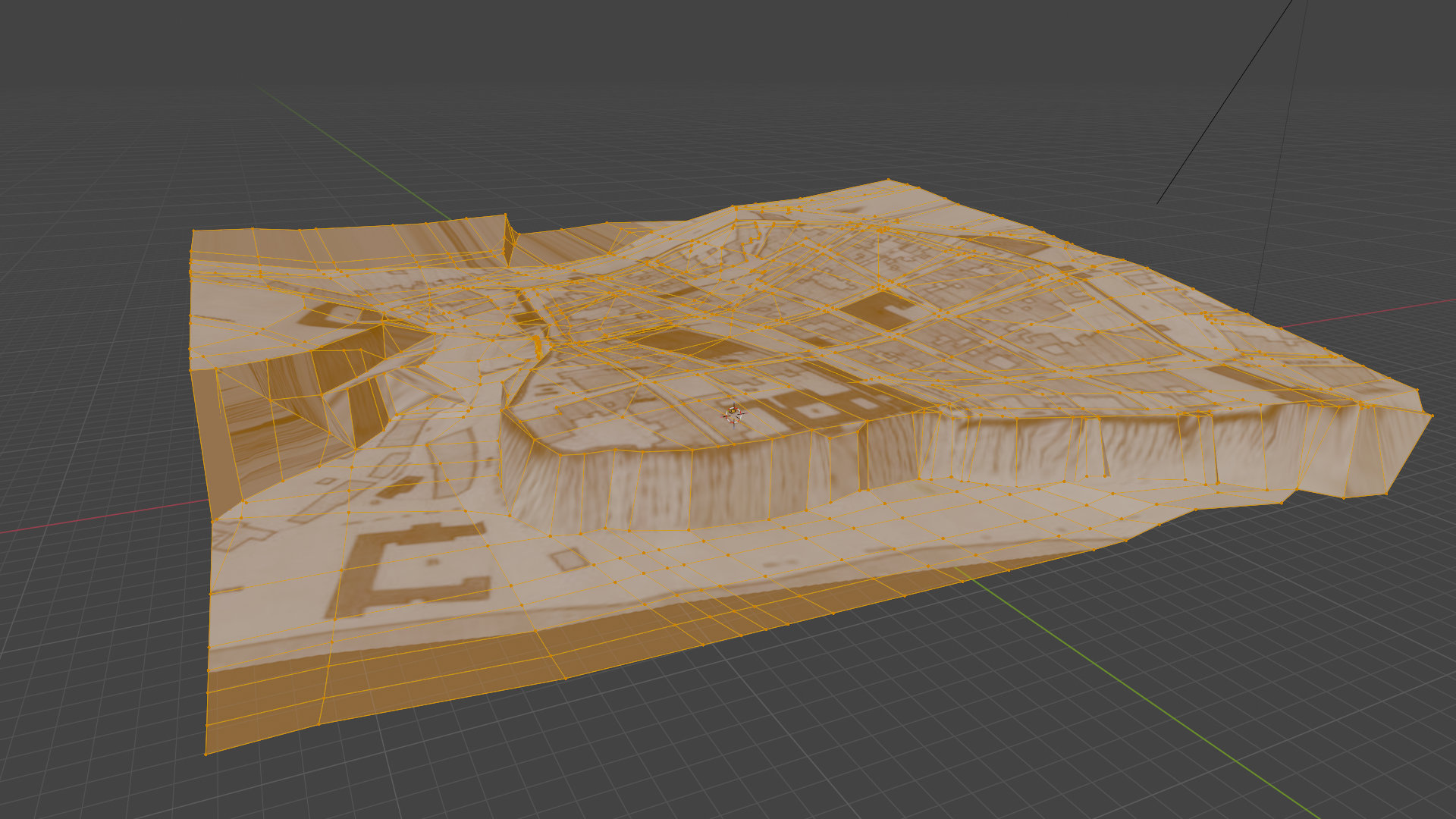

Para no perder el trabajo hecho la solución es ampliarlo pero para no repetir el trabajo de chinos que ha sido decido usar una técnica más estándar y modelar una rejilla más simple, así no cargo el proyecto con demasiada resolución (y por tanto peso) y concentro los detalles en el núcleo urbano.
